МАТЕРИАЛЫ ДЛЯ ПРОИЗВОДСТВА НЕГОРЮЧИХ КАБЕЛЕЙ ОГНЕСТОЙКОГО ИСПОЛНЕНИЯ

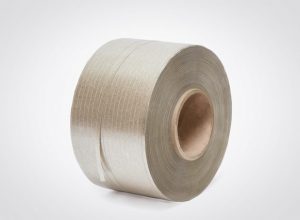

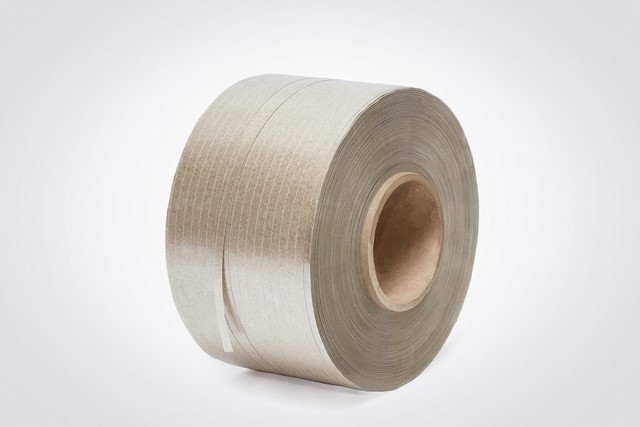

Ленты слюдосодержащие Элмикатекс®

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Толщина, мм Поверхностная плотность, г/м2 Огнестойкость
Элмикатекс 53509 135 0,12 ± 0,02 133 – 157 ГОСТ IEC 60331-21-2011. Не менее 180 минут при температуре 750 °C
Элмикатекс 54509 138 0,10 ± 0,02 122 – 142
Элмикатекс 54509 180 0,12 ± 0,02 168 – 192
Элмикатекс 54509 183 0,14 ± 0,02 171 – 195
Элмикатекс 54509 220 0,15 ± 0,02 205 – 235
Элмикатекс 545099 225 0,17 ± 0,02 210 – 240

Материалы выпускаются:
Элмикатекс 54509 по ТУ 3492-023-50157149-2004;
Элмикатекс 545099 по ТУ 3492-072-50157126-2007.

Расширенные технические характеристики

Пленка полиэтилентерефталатная ПЭТ-Э

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Толщина, мкм Прочность при разрыве, не менее, МПа (кгс/см2) Относительное удлинение при разрыве, не менее, % Усадка, не более, %
8,0±2,0
10,0±2,0
12,0±2,5
15,0±3,0
20,0±4,0		 147
(1500)		 60 3
25,0±4,5 147
(1500)		 60
35,0±5,0 157
(1600)		 60
50,0±8,0 157
(1600)		 70

Материалы выпускаются по ГОСТ 24234-80.

Расширенные технические характеристики

МАТЕРИАЛЫ ДЛЯ ПРОИЗВОДСТВА ОБМОТОЧНЫХ ПРОВОДОВ

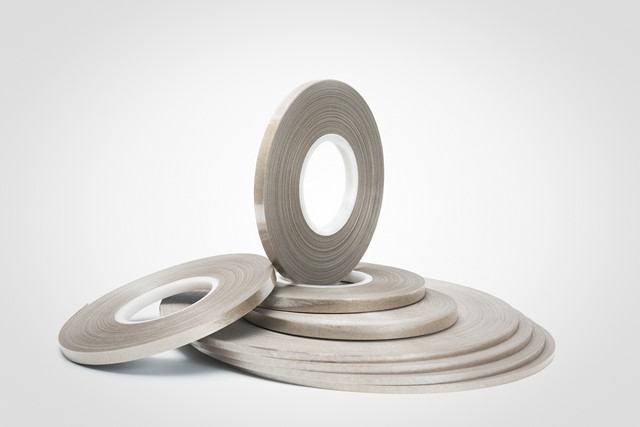

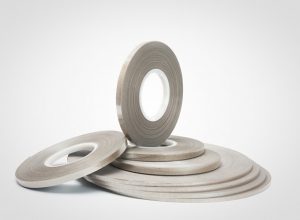

Ленты слюдосодержащие Элмикафол®

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка материала Номинальная толщина, мм Поверхностная плотность, г/м2 Удельная разрушающая нагрузка при растяжении, не менее, Н/см
Элмикафол® 52801 Элмикафол® 52801 А* 0,07 100 ± 10 20
0,09 125 ± 10 20
Элмикафол® 528011 Элмикафол® 528011 А* 0,10 143 ± 10 45
* Индекс «А», указанный в наименовании марки ленты, обозначает наличие специального адгезивного покрытия на поверхности пленки.

Материалы выпускаются по ТУ 3492-039-50157126-2003.

Расширенные технические характеристики

МАТЕРИАЛЫ ДЛЯ ПРОИЗВОДСТВА КАБЕЛЕЙ СВЯЗИ

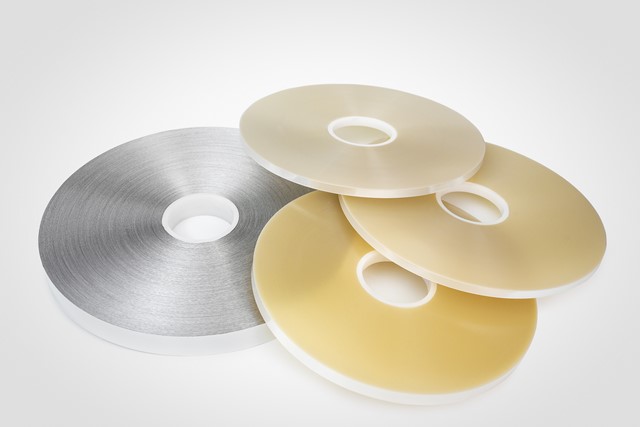

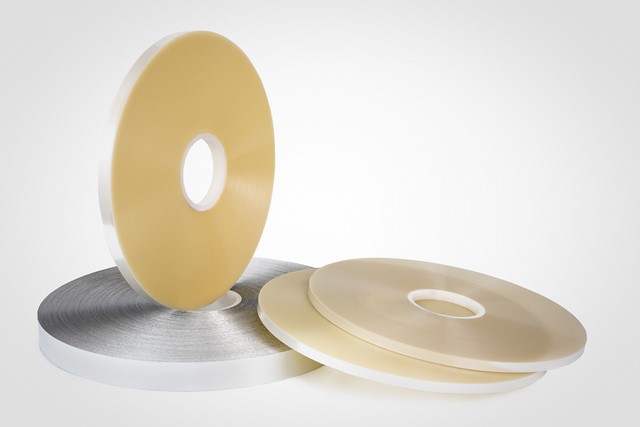

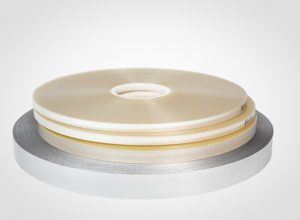

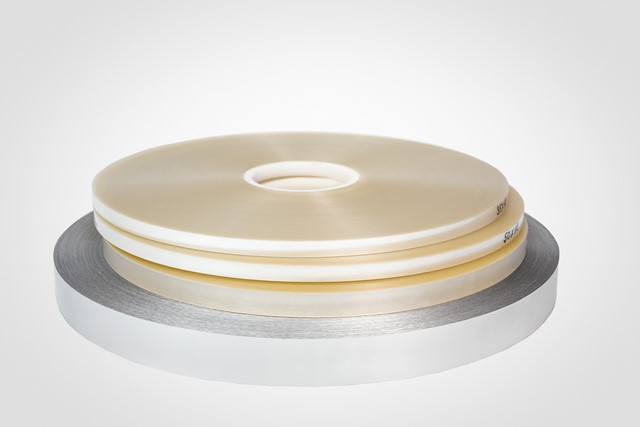

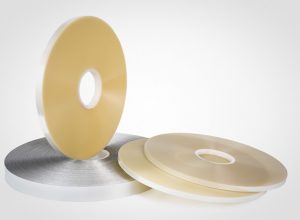

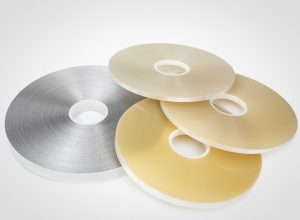

Материал композиционный гибкий на основе алюминиевой фольги Алюмофлекс

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка Номинальная толщина Алюмофлекса, мкм Прочность при разрыве, МПа Поверхностная плотность,
г/м2
Алюмофлекс 9/12 23 ± 3 ≥90 45 ± 4
Алюмофлекс 9/20 32 ± 4 ≥80 55 ± 5
Алюмофлекс 12/12 26 ± 4 ≥90 54 ± 5
Алюмофлекс 20/20 43 ± 5 ≥80 86 ± 8
Алюмофлекс 20/36 59 ± 6 ≥50 106 ± 10
Алюмофлекс 50/12 62 ± 6 ≥50 138 – 164
Алюмофлекс 50/20 70 ± 7 ≥50 148 – 175
Алюмофлекс 12/20/12 48 ± 6 ≥50 99 ± 9
Алюмофлекс 12/12/12 40 ± 6 ≥50 90 ± 8
Алюмофлекс 20/12/20 56 ± 6 ≥50 133 ± 12
Алюмофлекс 20/20/20 65 ± 7 ≥50 144 ± 14

Материалы выпускаются по ТУ 2358-017-50157149-2004.

Расширенные технические характеристики

МАТЕРИАЛЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Лента проводящая полиэфирная

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка Номинальная толщина, мм Поверхностная плотность, г/м2 Поверхностное сопротивление, Ом
ЛПП-400 0,09 80 ± 10 400±100
ЛПС-5000 0,12 115 ±35 5·102 – 1·104

Материалы выпускаются по ТУ 1915-043-50157126-2008.

Расширенные технические характеристики
Заполните форму запроса
[contact-form-7 404 "Not Found"]
×
Кожемиканит 505

Наши Слюдяные листы примерно на 90% состоят из слюды и специализированной кремнийорганической смолы. Эти листы или детали машинной обработки/штампованные детали широко применяются в нагревательных элементах для промышленной и бытовой техники, которая требует как минимум одного из следующих свойств:

Экологичность и нетоксичность



505 материал может иметь разную толщину-от 0,1 до 1,5мм. Доступны несколько типов жестких слюдяных листов:

×
Кожемика Hi-Temp

Наша компания производит COGEMICA® Hi-Temp на основе слюдяной бумаги из флогопита. Данный материал обеспечивает герметичность в применениях, где температура может достигать 1000°C (1832°F). Прокладки, изготовленные из Hi-Temp, применяются в автомобильных выпускных коллекторах, газовых турбинах, газовых и нефтяных горелках, теплообменниках, на нефтеперерабатывающих предприятиях, в химической промышленности, медицинской и нефтехимической индустрии, топливных ячейках турбогенераторов и в других фланцевых соединениях. Он также используется как наполнитель в спирально-навитых прокладках и как материал для уплотнения профиля кулачка.

Доступно два типа COGEMICA® Hi-Temp:

×
Кожемиканит 132

КОЖЕМИКАНИТ 132 является гибким слюдяным материалом и широко используется в фенах, обогревателях, автоматических выключателях и трансформаторах. Материал применяется в качестве изоляции или обшивки, а также как разделитель или изоляционная фольга. Ее сила упругости используется в некоторых применениях.

Гибкий КОЖЕМИКАНИТ 132 может быть сформован при комнатной температуре и абсолютно не содержит асбест.  Материал может быть легко порезан на необходимый размер путем резки или штамповки.

Диапазон толщины КОЖЕМИКАНИТА 132  составляет 0,1мм — 2,0мм.

Доступны 2 типа гибких слюдяных листов:

×
Кожетерм

КОЖЕТЕРМ –слюдопласт, разработанный  для экстремальных условий, требующих наличие одного или более следующих свойств. Жесткие пластины обладают прекрасной жаропрочностью и даже устойчивостью к открытому пламени до 700°C (мусковит) и 1000°C (флогопит). Кроме того, материал обладает прекрасными электроизоляционными свойствами.

КОЖЕТЕРМ выдерживает не только высокое давление, также не подвержен воздействию большинства химических соединений, в частности газа и солидола. С каждым днем безопасность становится все более важной в промышленности, поэтому такие свойства материала, как экологическая чистота ввиду отсутствия асбеста и его нетоксичность делают КОЖЕТЕРМ уникальным.

Эти превосходные свойства КОЖЕТЕРМА позволяют применять его в самых разных сферах в электромеханическом направлении (железнодорожная промышленность, дуговые камеры), а также в термомеханическом направлении (горячее прессование, стекольная промышленность, сталелитейная индустрия, производство алюминиевых сплавов, военная промышленность, газоснабжение).

Доступна толщина в диапазоне 1,6мм — 80мм. Существуют несколько типов КОЖЕТЕРМА:

×
Кожефойл

КОЖЕФОЙЛ 504  разработан для отделения огнеупорного материала и футеровки вокруг индукционной катушки. Основные преимущества использования КОЖЕФОЙЛА:

Разные типы КОЖЕФОЙЛА разработаны для удовлетворения всех потребностей покупателя от простого разделения материала до создания теплового барьера, а оснащенная металлической сеткой версия материала -для выявления любого риска перфорирования металлоприемника.

×
КОЖЕ-ТЕК 504Т

Общая  информация

Листы  Коже-Тек  504Т  разработаны  для  обеспечения  максимальной

защиты  отделения  огнеупорной  футеровки  от  катушек  в

индукционных  печах.  Между  двумя  слоями  слюды  расположена

сетка  из  нержавеющей  и  антимагнитной  стали,  подключенная  к

системе  контроля  печи,  подающей  сигнал  в  случае  приближения

расплавленного метала к индукционной катушке.

Коже-Тек  504T  предотвращает  чрезмерную  потерю  тепла,

обеспечивает  барьер  для  испарений  газов  углерода,  предотвращает

прогорание  огнеупорной  футеровки  за  счет  поддержания

достаточного  температурного  градиента  между  расплавом  и

катушкой, обеспечивает защиту катушки от перегрева, обеспечивают

превосходную  гладкую  поверхность  и  защищает  катушку  от  сил

расширения и сжатия в течение срока жизни огнеупорной футеровки,

облегчает «выдавливание» отработанных тиглей/футеровки.

Листы  Коже-Тек  504Т  производятся  на  основе  слюды  флогопит,

которая  является  самым  огнестойким  типом  слюды  (до  1200°C),

также содержит небольшое количество огнеупорного связующего.



Применение  Стальная сетка между слоями слюды, подключенная к электронному

измерительно-сигнализационному устройству, сообщает о

прогорании футеровки, а также об утечке расплавленного металла.



Форма поставки  Листы размером от 1000х1200 до 1000х2400 мм



Срок

годности/условия

хранения

Макс.3 года при температуре 20°C, в сухом помещении

×
Коже-Комби 504

Ламинат из безопасного керамического волокна и слюды.  Размещают напротив катушки ,тогда как слюда должна обеспечивать гибкость поверхности. Во всем остальном процедура та же, что при установке  листов Коже-Фоил 504.

Форма поставки:

Ширина рулона: 1000 мм

Длина в рулоне 12,5 или 25 м.

×
Коже-Фоил 504 Рулоны

Материалы Коже-Фоил 504 разработаны для отделения огнеупорной футеровки

от  катушек  в  индукционных  печах.  Они  обеспечивают  электрическую  изоляцию

между  катушкой  и  расплавленным  металлом,  предотвращают  чрезмерную

потерю  тепла,  обеспечивают  барьер  для  испарений  газов  углерода,

предотвращают  прогорание  огнеупорной  футеровки  за  счет  поддержания

достаточного температурного градиента между расплавом и катушкой, защищают

катушку  от  перегрева,  обеспечивают  превосходную  гладкую  поверхность  и

защищают  катушку  от  сил  расширения  и  сжатия  в  течение  срока  жизни

огнеупорной  футеровки,  облегчают  «выдавливание»  отработанных

тиглей/футеровки.

Обладают следующими характеристиками:

 Плотность ниже по сравнению с листовым материалом 504

 Легко режется для установки в печи различных размеров

Более низкая теплоотдача

 Простота хранения



×
Коже-фоил 504 Синтер

Коже-фоил 504 Синтер необходим для обеспечения оптимального спекания огнеупорной футеровки, благодаря защите верхней стороны от чрезмерного теплового излучения, которое может привести к неправильному спеканию тигеля.

×
ЭЛМИКА 625-01 и ЭЛМИКА 615-01

СЛЮДОПЛАСТ ЖЕСТКИЙ ЭЛМИКА 625-01 и ЭЛМИКА 615-01 по ТУ 3492-022-50157149-00 Применяется в качестве жестких изоляционных прокладок в высокотемпературных нагревательных элементах бытового назначения (электротостеры, электроростеры, электрофены, электропаяльники и др.).

. Допускается контакт с пищевыми продуктам. Рассчитан на длительную эксплуатацию при t +700°С (кратковременно +900°С).

Гарантийный срок хранения слюдопласта устанавливается

18 месяцев со дня изготовления.

×
