Низковольтные электрические машины

Низковольтные электрические машины

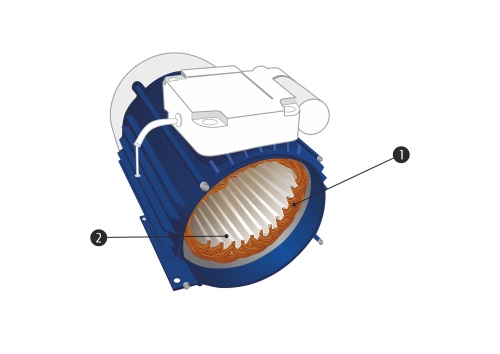

Низковольтные электрические машины переменного тока

В качестве электрической изоляции низковольтных электрических машин переменного тока предлагается широкий спектр композиционных материалов на основе полимерных пленок и синтетических бумаг, которые обладают превосходными электрическими и эксплуатационными характеристиками.

Компанией «Элинар» разработана комплексная система электрической изоляции на основе пленкосодержащих материалов марок «Синтофлекс» и «Элифлекс», компаунда «Элком», полиэфирных и алкидных лаков. Предлагаемая система изоляции адаптирована для изготовления асинхронных электродвигателей методом ручной и механизированной укладки обмоток в статора с последующей вакуум-нагнетательной или капельной (струйной) пропиткой.

Материалы марок «Синтофлекс» 51, 515, 61,616, 81 и 818 применяются в качестве пазовой и межслойной изоляции, а также из этих материалов изготавливают крышку-клин для электродвигателей с системами изоляции класса нагревостойкости F.

Материалы марок «Синтофлекс» 818Н, 82 и 828 предназначены для изготовления электродвигателей с системами изоляции класса нагревостойкости Н.

Материалы марок «Синтофлекс» 515Ф, 616Ф и 818Ф разработаны для использования в качестве межфазной изоляции.

Материалы марок «Элифлекс» 21 и 212 предназначены для применения в качестве пазовой изоляции компрессоров холодильных агрегатов.

Благодаря применению наших материалов обеспечивается:

    • — длительный ресурс эксплуатации асинхронных электродвигателей переменного тока;
    • — технологичность при ручной и механизированной укладке обмоток в статора;
    • — высокая влагостойкость;
    • — класс нагревостойкости F и Н.

Мы используем индивидуальный подход для поиска оптимального технического решения в каждом конкретной случае. Этому способствует наше взаимовыгодное сотрудничество с ведущими производителями электротехнического оборудования и научно-техническими центрами.

2. Пазовая и межфазовая изоляция

Марка материала Толщина, мм Поверхностная плотность, г/м2 Класс нагревостойкости, °С Конструкция материала
Синтофлекс 616 0,15–0,47 116–604 155 Полиэфирно-арамидная бумага + полиэтилентерефталатная пленка + полиэфирно-арамидная бумага
Изофлекс 191 0,13–0,50 173–839 155 Полиэтилентерефталатная пленка+стеклоткань+полиэтилентерефталатная пленка
Синтофлекс 818Н 0,13–0,47 120–590 180 Арамидная бумага + полиэтилентерефталатная пленка + арамидная бумага
Имидофлекс 292 0,13–0,50 170–892 180 Полиимидная пленка + стеклоткань + полиимидная пленка
Заполните форму запроса
[contact-form-7 404 "Not Found"]
×
Кожемиканит 505

Наши Слюдяные листы примерно на 90% состоят из слюды и специализированной кремнийорганической смолы. Эти листы или детали машинной обработки/штампованные детали широко применяются в нагревательных элементах для промышленной и бытовой техники, которая требует как минимум одного из следующих свойств:

Экологичность и нетоксичность



505 материал может иметь разную толщину-от 0,1 до 1,5мм. Доступны несколько типов жестких слюдяных листов:

×
Кожемика Hi-Temp

Наша компания производит COGEMICA® Hi-Temp на основе слюдяной бумаги из флогопита. Данный материал обеспечивает герметичность в применениях, где температура может достигать 1000°C (1832°F). Прокладки, изготовленные из Hi-Temp, применяются в автомобильных выпускных коллекторах, газовых турбинах, газовых и нефтяных горелках, теплообменниках, на нефтеперерабатывающих предприятиях, в химической промышленности, медицинской и нефтехимической индустрии, топливных ячейках турбогенераторов и в других фланцевых соединениях. Он также используется как наполнитель в спирально-навитых прокладках и как материал для уплотнения профиля кулачка.

Доступно два типа COGEMICA® Hi-Temp:

×
Кожемиканит 132

КОЖЕМИКАНИТ 132 является гибким слюдяным материалом и широко используется в фенах, обогревателях, автоматических выключателях и трансформаторах. Материал применяется в качестве изоляции или обшивки, а также как разделитель или изоляционная фольга. Ее сила упругости используется в некоторых применениях.

Гибкий КОЖЕМИКАНИТ 132 может быть сформован при комнатной температуре и абсолютно не содержит асбест.  Материал может быть легко порезан на необходимый размер путем резки или штамповки.

Диапазон толщины КОЖЕМИКАНИТА 132  составляет 0,1мм — 2,0мм.

Доступны 2 типа гибких слюдяных листов:

×
Кожетерм

КОЖЕТЕРМ –слюдопласт, разработанный  для экстремальных условий, требующих наличие одного или более следующих свойств. Жесткие пластины обладают прекрасной жаропрочностью и даже устойчивостью к открытому пламени до 700°C (мусковит) и 1000°C (флогопит). Кроме того, материал обладает прекрасными электроизоляционными свойствами.

КОЖЕТЕРМ выдерживает не только высокое давление, также не подвержен воздействию большинства химических соединений, в частности газа и солидола. С каждым днем безопасность становится все более важной в промышленности, поэтому такие свойства материала, как экологическая чистота ввиду отсутствия асбеста и его нетоксичность делают КОЖЕТЕРМ уникальным.

Эти превосходные свойства КОЖЕТЕРМА позволяют применять его в самых разных сферах в электромеханическом направлении (железнодорожная промышленность, дуговые камеры), а также в термомеханическом направлении (горячее прессование, стекольная промышленность, сталелитейная индустрия, производство алюминиевых сплавов, военная промышленность, газоснабжение).

Доступна толщина в диапазоне 1,6мм — 80мм. Существуют несколько типов КОЖЕТЕРМА:

×
Кожефойл

КОЖЕФОЙЛ 504  разработан для отделения огнеупорного материала и футеровки вокруг индукционной катушки. Основные преимущества использования КОЖЕФОЙЛА:

Разные типы КОЖЕФОЙЛА разработаны для удовлетворения всех потребностей покупателя от простого разделения материала до создания теплового барьера, а оснащенная металлической сеткой версия материала -для выявления любого риска перфорирования металлоприемника.

×
КОЖЕ-ТЕК 504Т

Общая  информация

Листы  Коже-Тек  504Т  разработаны  для  обеспечения  максимальной

защиты  отделения  огнеупорной  футеровки  от  катушек  в

индукционных  печах.  Между  двумя  слоями  слюды  расположена

сетка  из  нержавеющей  и  антимагнитной  стали,  подключенная  к

системе  контроля  печи,  подающей  сигнал  в  случае  приближения

расплавленного метала к индукционной катушке.

Коже-Тек  504T  предотвращает  чрезмерную  потерю  тепла,

обеспечивает  барьер  для  испарений  газов  углерода,  предотвращает

прогорание  огнеупорной  футеровки  за  счет  поддержания

достаточного  температурного  градиента  между  расплавом  и

катушкой, обеспечивает защиту катушки от перегрева, обеспечивают

превосходную  гладкую  поверхность  и  защищает  катушку  от  сил

расширения и сжатия в течение срока жизни огнеупорной футеровки,

облегчает «выдавливание» отработанных тиглей/футеровки.

Листы  Коже-Тек  504Т  производятся  на  основе  слюды  флогопит,

которая  является  самым  огнестойким  типом  слюды  (до  1200°C),

также содержит небольшое количество огнеупорного связующего.



Применение  Стальная сетка между слоями слюды, подключенная к электронному

измерительно-сигнализационному устройству, сообщает о

прогорании футеровки, а также об утечке расплавленного металла.



Форма поставки  Листы размером от 1000х1200 до 1000х2400 мм



Срок

годности/условия

хранения

Макс.3 года при температуре 20°C, в сухом помещении

×
Коже-Комби 504

Ламинат из безопасного керамического волокна и слюды.  Размещают напротив катушки ,тогда как слюда должна обеспечивать гибкость поверхности. Во всем остальном процедура та же, что при установке  листов Коже-Фоил 504.

Форма поставки:

Ширина рулона: 1000 мм

Длина в рулоне 12,5 или 25 м.

×
Коже-Фоил 504 Рулоны

Материалы Коже-Фоил 504 разработаны для отделения огнеупорной футеровки

от  катушек  в  индукционных  печах.  Они  обеспечивают  электрическую  изоляцию

между  катушкой  и  расплавленным  металлом,  предотвращают  чрезмерную

потерю  тепла,  обеспечивают  барьер  для  испарений  газов  углерода,

предотвращают  прогорание  огнеупорной  футеровки  за  счет  поддержания

достаточного температурного градиента между расплавом и катушкой, защищают

катушку  от  перегрева,  обеспечивают  превосходную  гладкую  поверхность  и

защищают  катушку  от  сил  расширения  и  сжатия  в  течение  срока  жизни

огнеупорной  футеровки,  облегчают  «выдавливание»  отработанных

тиглей/футеровки.

Обладают следующими характеристиками:

 Плотность ниже по сравнению с листовым материалом 504

 Легко режется для установки в печи различных размеров

Более низкая теплоотдача

 Простота хранения



×
Коже-фоил 504 Синтер

Коже-фоил 504 Синтер необходим для обеспечения оптимального спекания огнеупорной футеровки, благодаря защите верхней стороны от чрезмерного теплового излучения, которое может привести к неправильному спеканию тигеля.

×
ЭЛМИКА 625-01 и ЭЛМИКА 615-01

СЛЮДОПЛАСТ ЖЕСТКИЙ ЭЛМИКА 625-01 и ЭЛМИКА 615-01 по ТУ 3492-022-50157149-00 Применяется в качестве жестких изоляционных прокладок в высокотемпературных нагревательных элементах бытового назначения (электротостеры, электроростеры, электрофены, электропаяльники и др.).

. Допускается контакт с пищевыми продуктам. Рассчитан на длительную эксплуатацию при t +700°С (кратковременно +900°С).

Гарантийный срок хранения слюдопласта устанавливается

18 месяцев со дня изготовления.

×
